مقدمه
در دنیای پرشتاب صنایع امروز، پایپینگ صنعتی به عنوان شریان حیاتی کارخانهها و پروژههای بزرگ عمل میکند. این سیستمها، که اغلب با نام لولهکشی صنعتی شناخته میشوند، مسئولیت انتقال ایمن سیالات، گازها و مواد شیمیایی را بر عهده دارند. شرکت مهرسام صنعت، با سالها تجربه در حوزه طراحی پایپینگ و ساخت پایپینگ صنعتی، به صنایع ایرانی کمک میکند تا از استانداردهای جهانی بهره ببرند. اگر به دنبال راهحلهای سفارشی برای سیستم پایپینگ در صنایع نفت، گاز، پتروشیمی یا نیروگاه هستید، این مقاله شما را با اصول، مراحل و عوامل مؤثر بر قیمت پایپینگ آشنا میکند.
پایپینگ صنعتی چیست؟
پایپینگ صنعتی مجموعهای از لولهها، اتصالات، شیرآلات، فلنجها و تجهیزات جانبی است که برای انتقال مواد در محیطهای صنعتی طراحی شدهاند.
برخلاف لولهکشی شهری که بیشتر برای آب و فاضلاب استفاده میشود و فشارهای پایینتری را تحمل میکند، سیستمهای پایپینگ صنعتی باید در برابر فشارهای بالا (تا چند صد بار)، دماهای شدید (از منفی ۱۰۰ درجه تا بیش از ۱۰۰۰ درجه سانتیگراد) و مواد خورنده مانند اسیدها یا گازهای سمی مقاوم باشند.
اهمیت پایپینگ صنعتی
بیش از ۵۰۰۰ سال است که انسان از لولهها برای انتقال مواد استفاده میکند، اما در عصر مدرن، پایپینگ به عنوان شاخهای تخصصی از مهندسی مکانیک، نقش کلیدی در زیرساختهای صنعتی ایفا میکند. اهمیت پایپینگ صنعتی در ایران، با توجه به منابع غنی نفت و گاز، غیرقابل انکار است. صنایع پتروشیمی، پالایشگاهها و نیروگاهها به طراحی لولهکشی صنعتی نیاز دارند که ایمنی و کارایی را تضمین کند. برای مثال، در پروژه ساخت پایپینگ و برج خنککننده پتروشیمی مهر پترو کیمیا ۱۵۰ عدد اسپولسازی با پایپ و فلنج توسط مهرسام صنعت طراحی، ساخت و اجرا شد. این پروژه نه تنها ظرفیت تولید را افزایش داد، بلکه هزینههای عملیاتی را کاهش داد و نشاندهنده نقش کلیدی پایپینگ در انرژی کشور است. انتخاب مواد مناسب مانند فولاد کربنی یا استیل ضدزنگ میتواند از خوردگی جلوگیری کرده و هزینههای نگهداری را کاهش دهد.
در پروژههای بزرگ، رعایت الزامات ایمنی مانند جلوگیری از نشتی و مدیریت فشار، نه تنها از حوادث جلوگیری میکند، بلکه بهرهوری را افزایش میدهد. برای اطلاعات بیشتر در مورد ساخت مخازن صنعتی که اغلب با پایپینگ ترکیب میشوند، میتوانید به صفحه مربوطه مراجعه کنید.
مراحل طراحی، ساخت و نصب پایپینگ صنعتی
طراحی پایپینگ صنعتی فرآیندی دقیق و چندمرحلهای است که با تحلیل نیازهای پروژه آغاز میشود. ابتدا نقشههای P&ID بررسی شده و لیست مواد (MTO) تهیه میشود.
P&ID (Piping and Instrumentation Diagram) یک نقشه شماتیک است که روابط عملکردی بین لولهها، تجهیزات، ابزارها و سیستمهای کنترل را نشان میدهد. این دیاگرام شامل نمادهایی برای تجهیزات مکانیکی، شیرها، لولهها و ابزارهای اندازهگیری است و به مهندسان کمک میکند تا جریان فرآیند را به طور دقیق برنامهریزی کنند. بدون P&ID، طراحی سیستم ممکن است ناکارآمد یا خطرناک باشد. این مرحله همچنین شامل محاسبات هیدرولیکی برای تعیین قطر لوله، سرعت جریان و افت فشار است تا سیستم بدون اختلال کار کند. برای جزئیات بیشتر در مورد طراحی و مهندسی سازه که پایهای برای طراحی پایپینگ است، صفحه مربوطه را ببینید.
پس از طراحی اولیه، انتخاب مواد بر اساس نوع سیال، دما و شرایط محیطی انجام میگیرد. نرمافزارهایی مانند SolidWorks یا PDMS برای مدلسازی سهبعدی استفاده میشوند تا نقشههای ایزومتریک و لیست BOM آماده شود.
BOM (Bill of Materials) لیستی جامع از تمام مواد، اجزا و قطعات مورد نیاز برای ساخت است، شامل تعداد، مشخصات و گاهی تامینکنندگان. این لیست به جلوگیری از کمبود مواد کمک میکند و پایهای برای تخمین هزینهها است. این ابزارها فرآیند را کوتاه کرده و از دوبارهکاری جلوگیری میکنند. اگر علاقهمند به تخمین متریال پروژههای صنعتی هستید، مقاله تهیه لیست خرید (MTO) در پروژههای صنعتی میتواند مفید باشد.

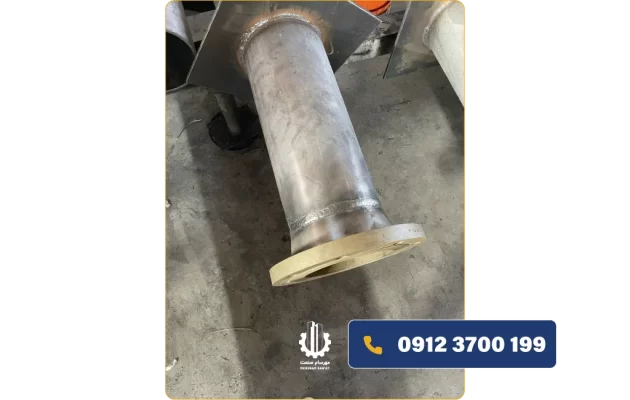

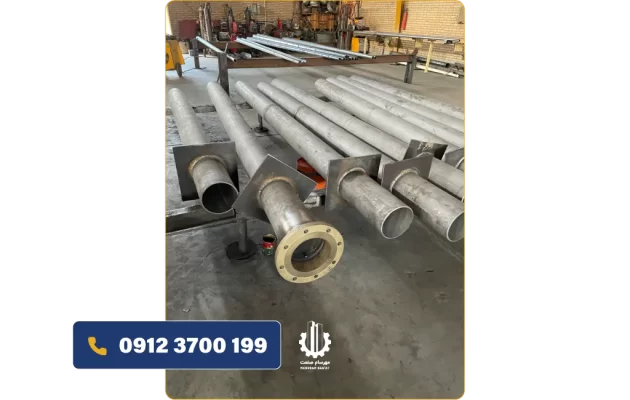

ساخت پایپینگ صنعتی شامل برشکاری، فیتآپ، جوشکاری مطابق WPS و تستهای هیدرواستاتیک است.
WPS (Welding Procedure Specification) یک سند رسمی است که پارامترهای جوشکاری مانند نوع الکترود، جریان الکتریکی، سرعت جوش و تکنیکها را مشخص میکند تا اتصالات قوی و ایمن ایجاد شود. این مشخصات بر اساس استانداردهایی مانند ASME Section IX تدوین میشود و برای جلوگیری از نقصهای جوشکاری ضروری است. در نهایت، نصب پایپینگ صنعتی با رعایت ایمنی، قرارگیری در ساپورتها و عایقبندی صورت میپذیرد.
بیشتر بدانید: دستور برش و گزارش بازرسی در ساخت سازههای فولادی
برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید...
انواع سیستمهای پایپینگ صنعتی و کاربردها
سیستمهای پایپینگ صنعتی بر اساس کاربرد تقسیمبندی میشوند؛ نوع فرآیند (Process Piping) برای انتقال مواد شیمیایی در پتروشیمیها مناسب است، در حالی که نوع یوتیلیتی (Utility Piping) برای آب، بخار و هوا استفاده میشود. سیستمهای هیدرولیک و پنوماتیک نیز برای کنترل فشار در ماشینآلات صنعتی به کار میروند.
در صنایع نفت و گاز ایران، پایپینگ فشار بالا (High-Pressure Piping) رایج است که باید استانداردهای API را رعایت کند. لولهکشی تاسیسات ساختمان (Plumbing)، لولهکشی شهری (Civil Piping) ، خدماتی (Service Piping)، انتقالی (Transportation Piping)، تبرید (Refrigeration Piping) و دریایی (Marine Piping) از دیگر انواع هستند.
نحوه اتصال هندریل به سازه اصلی بر اساس نقشههای اجرایی (General Drawing) و نوع سازه تعیین میشود. در سازههای فلزی، اتصال هندریل به سازه معمولاً بهصورت اتصال پیچی اجرا میشود و در سازههای بتنی نیز اتصال هندریل به سازه از طریق صفحات تعبیهشده (Embedded Plate) و بهصورت جوشی انجام میشود تا استحکام و ایمنی لازم تضمین گردد.
طراحی و ساخت پایپینگ صنعتی
همین حالا برای دریافت لیست قیمت پایپینگ صنعتی و کاتالوگ فنی با واحد فروش تماس بگیرید!
ایمن، کارآمد، قابل اعتماد
مقاوم در برابر فشار، دما، خوردگی و سایر عوامل محیطی
امکان یکپارچهسازی با استراکچرهای موجود
قابلیت سفارشیسازی برای انواع کاربریها
✓ سریع ✓ اقتصادی ✓ کنترل کیفیت اجرا
خصوصیات کلیدی و استانداردهای پایپینگ صنعتی
پایپینگ صنعتی باید ویژگیهایی مانند مقاومت در برابر خوردگی، تحمل دمای بالا (تا ۱۰۰۰ درجه سانتیگراد) و انعطافپذیری داشته باشد. مواد ساخت شامل فولاد گالوانیزه، استنلس استیل، PVC و پلیاتیلن هستند که بر اساس شرایط انتخاب میشوند.
قطر، فشار کاری، دما و اتصالات متنوع، از دیگر خصوصیات هستند. عایقبندی و پوششهای ضدخوردگی، به ویژه در محیطهای ایرانی با گردوغبار و رطوبت، ضروری است. برای نکات مرتبط با رنگآمیزی و حفاظت، به رنگآمیزی صنعتی سازههای فلزی نگاهی بیندازید.
روندهای نوین در پایپینگ صنعتی: پایداری و فناوریهای هوشمند
با پیشرفت فناوری، پایپینگ صنعتی به سمت پایداری و هوشمندسازی حرکت کرده است. استفاده از مواد قابل بازیافت و بهینهسازی مصرف انرژی، هزینهها را کاهش میدهد و با اهداف زیستمحیطی همخوانی دارد. برای مثال، در پروژههای انرژی تجدیدپذیر، ادغام پایپینگ با طراحی و ساخت پنل خورشیدی میتواند کارایی را افزایش دهد.
فناوریهای هوشمند مانند IoT (اینترنت اشیا) و AI، نظارت لحظهای بر نشتی و فشار را ممکن میکنند. سنسورهای IIoT (Industrial Internet of Things) دادهها را جمعآوری کرده و تصمیمگیریهای پیشبینیکننده را تسهیل میکنند.
برای مثال، در یک پروژه نفتی در مالزی، شرکت Petronas با ادغام IoT در پایپینگ، نگهداری لولهها را بهینه کرد و نشتیها را پیشبینی کرد، که منجر به کاهش ۲۰ درصدی هزینههای تعمیر شد. تحلیل استرس پیشرفته و کوپلینگهای هوشمند، ایمنی را افزایش میدهند. در ایران، این روندها میتوانند چالشهای محیطی را حل کنند و پروژهها را کارآمدتر سازند. برای طراحیهای پیشرفته، طراحی سازههای صنعتی با SAP2000 را بررسی کنید.
نکات کلیدی در انتخاب، نگهداری و مدیریت پروژه پایپینگ
هنگام انتخاب سیستم پایپینگ صنعتی، به حجم انتقال، نوع سیال و بودجه توجه کنید. نگهداری منظم با بازرسیهای دورهای و تستهای غیرمخرب، عمر سیستم را افزایش میدهد.
مدیریت پروژه برای جلوگیری از تأخیرها و کاهش هزینهها ضروری است. سرمایهگذاری در پایپینگ باکیفیت، بازگشت سرمایه سریعتری به همراه دارد. مهرسام صنعت با تکیه بر دانش فنی مهندسان خود و سالها تجربه در طراحی، ساخت و اجرای پایپینگ صنعتی، بهترین گزینهها را به شما پیشنهاد میدهد. برای مشاوره رایگان، با ما تماس بگیرید. همچنین، اگر به هزینهها فکر میکنید، هزینه ساخت سازه فلزی میتواند راهنما باشد.
بیشتر بدانید: هزینه ساخت سوله در ۱۴۰۴
برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید...
مشاوره تخصصی مهرسام صنعت
پایپینگ صنعتی نه تنها یک ضرورت فنی، بلکه کلیدی برای رشد صنایع است. اگر آماده اجرای پروژههای پیشرفته هستید، مهرسام صنعت با خدمات جامع طراحی و ساخت پایپینگ در خدمت شماست. برای مشاوره، با شماره ۰۹۱۲۳۷۰۰۱۹۹ تماس بگیرید. این همکاری میتواند پروژههای شما را به سطح کیفی بالاتری برساند.
سخن پایانی
مجموعه مهرسام صنعت آماده ارائه مشاوره تخصصی در زمینه طراحی، ساخت و نصب پایپینگهای صنعتی متناسب با نیاز پروژه شماست. برای دریافت اطلاعات بیشتر، با ما تماس بگیرید.
