مقدمه: سوله چیست و چرا پرکاربرد است؟
سوله سازه‌ای فلزی و بلند است که معمولاً با پروفیل‌های آماده یا ورق‌های فولادی طراحی و ساخته می‌شود. سقف سوله‌ها اغلب شیب‌دار بوده و با ورق‌های فولادی پوشش داده می‌شود. به‌دلیل نوع سیستم باربر جانبی (قاب خمشی فولادی) می‌توان طول دهانه‌ها را بسیار بزرگ در نظر گرفت و فضای داخلی وسیع و کاربردی تأمین کرد. این ویژگی‌ها سوله‌ها را برای کاربری‌های صنعتی، انبارها، سالن‌های ورزشی و مجموعه‌های تولیدی بسیار مناسب می‌سازد.
فهرست مطالب این نوشته
- تفاوت سوله با سایر سازه‌های فلزی
- کاربری‌های مرسوم سوله‌ها
- بارگذاری سوله‌ها: ملاحظات طراحی
- اجزای اصلی سوله‌ها
- نصب سوله‌ها: اتصالات و روش اجرا
- انواع سوله‌ها و ویژگی‌های هر نوع
- مهرسام صنعت چه خدماتی ارائه می‌دهد؟
- سوالات متداولسوله معمولی چه ارتفاعی دارد؟
تفاوت اصلی سوله جرثقیل‌دار با سوله معمولی چیست؟
اتصالات جوش و پیچ چه مزایا و معایبی دارند؟
در چه صورتی طراحی سوله در مهرسام صنعت به رایگان انجام می‌شود؟
تفاوت سوله با سایر سازه‌های فلزی
۱. سیستم باربر جانبی: سوله‌ها عمدتاً از قاب خمشی فولادی بهره می‌برند که تحت بار ثقلی و جانبی (باد و زلزله) رفتار شکل‌پذیر و مقاومی دارد.
۲.المان‌ها: تیر و ستون‌های قاب باربر جانبی معمولاً به‌صورت I شکل طراحی می‌شوند.
۳.سرعت ساخت: سقف سبک و استفاده از پروفیل‌های آماده، موجب سرعت بالای ساخت و نصب می‌گردد.
۴.ارتفاع نمونه: سوله‌ها معمولاً در ارتفاع حدود ۵–۶ متر طراحی می‌شوند که برای اغلب کاربری‌های صنعتی کفایت می‌کند.
کاربری‌های مرسوم سوله‌ها
سوله‌ها بسته به طراحی و نیاز کارفرما کاربردهای متنوعی دارند:
کارگاه‌ها و تولیدی‌های کوچک تا کارخانه‌های بزرگ
انبارها و سالن‌های توزیع
سالن‌های ورزشی و مرغداری‌ها
محل نصب خطوط تولید با نیاز به فضای باز و قابل تغییر
سوله‌ها علاوه بر استفاده صنعتی، برای مصارفی که نیاز به سازه‌ای امن، سبک و سریع‌الاجرا دارند، گزینه‌ای مقرون‌به‌صرفه‌اند.
بیشتر بدانید: هزینه ساخت سوله در سال ۱۴۰۴ (هر متر مربع)
بارگذاری سوله‌ها: ملاحظات طراحی
سوله‌ها برای تحمل انواع بارها طراحی می‌شوند:
بار مرده: وزن اسکلت و پوشش سقف
بار برف و باران: اثرات تجمع برف بر سقف
بار باد: فشار مبنای باد منطقه‌ای
بار زلزله: بر اساس رتبه‌بندی لرزه‌خیزی محل
بار دینامیکی: مخصوص سوله‌های دارای جرثقیل یا تجهیزات متحرک
براساس آیین‌نامه‌های ملی و شرایط اقلیمی، در مناطق با خطر لرزه‌خیزی زیاد، برف سنگین یا فشار باد بالا، سازه سوله معمولاً سنگین‌تر و تقویت‌شده‌تر طراحی می‌شود. همچنین سوله‌های جرثقیل‌دار باید متناسب با بار دینامیکی و ضربه‌ای طراحی گردند.
اجزای اصلی سوله‌ها
سازه سوله شامل اجزای زیر است:
قاب خمشی (با تکیه‌گاه ساده یا گیردار)
ستون‌ها و تیرهای تقویت‌شده
تیرهای عرضی و پرلین‌ها
بادبندهای عمودی و سقفی جهت مهار جانبی
پوشش سقف (ورق فولادی معمولاً)
وال‌پست‌ها و میل‌مهارها
سوله صنعتی خط خردایش سنگ آهن فولاد خوزستان (مشاهده پروژه)
نصب سوله‌ها: اتصالات و روش اجرا
انواع اتصالات
۱.پیچ و مهره: سرعت اجرا بالا، کنترل کیفیت و بازرسی آسان‌تر، امکان باز و جابجایی سازه. به همین دلیل در ساخت سوله‌ها که سرعت نصب و قابلیت اطمینان اهمیت دارد، معمولا اتصالات پیچی بیشتر استفاده می‌شود و نقش مهمی در صنعتی‌سازی و بهره‌برداری سریع از پروژه ایفا می‌کنند.
۲.جوشکاری: یکپارچگی بالا، ظاهر منسجم و استحکام مناسب برای سازه‌هایی با جزئیات پیچیده؛ با این حال، کنترل کیفیت آن‌ها دشوارتر بوده و اجرای صحیح آن نیازمند دقت و مهارت بالای جوشکار است.

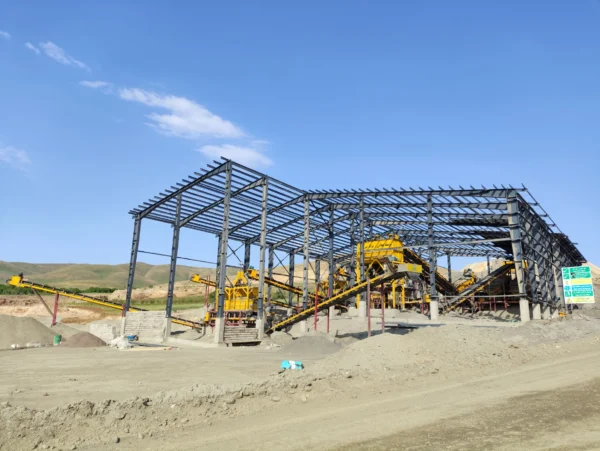

به طور مثال در پروژه سوله صنعتی معدن گوزل‌دره، که تمام مراحل طراحی، ساخت و نصب استراکچر آن توسط کارخانه مهرسام صنعت انجام شد، با توجه به شیب زیاد محل اجرای سوله و الزام به نصب سوله همزمان با فعالیت معدن، با تشخیص تیم طراحی بادبندهای عمودی این سوله به صورت اتصال جوشی اجرا شد.
همچنین در پروژه فودهال برج میلاد، برای اجرای دقیق تیرهای پیرامونی بین ستون‌های غیر هم‌راستا، از اتصال جوشی استفاده شده است. با این روش، از خطاهای احتمالی ساخت و نصب استراکچر جلوگیری شده است.
برای توضیحات بیشتر، روی پروژه مورد نظر کلیک کنید:
انواع سوله‌ها و ویژگی‌های هر نوع
سوله‌ها بسته به کاربری و نیاز به سه دسته اصلی تقسیم می‌شوند:
الف) سوله‌های بدون جرثقیل
ساده‌ترین و پرکاربردترین نوع؛ مناسب انبارها، تولیدی‌های کوچک، سالن‌های ورزشی و مرغداری‌ها. معمولاً ارتفاع ۵–۶ متر دارند و سبک‌تر و کم‌هزینه‌تر هستند.
سوله کارخانه کاغذ واقع در شهرک صنعتی شنزار، از جمله سوله‌های بدون جرثقیل طراحی و ساخته شده در کارخانه مهرسام صنعت است. همچنین پروژه سوله‌های صنعتی مجموعه سایپا نیز نمونه‌ای دیگر از سوله‌های معمولی ساخته شده در کارخانه مهرسام صنعت است.
ب) سوله‌های جرثقیل‌دار
سوله‌هایی که نیاز به تخلیه، جا‌به‌جایی و ارسال بارهای سنگین دارند، به همراه جرثقیل صنعتی طراحی و ساخته می‌شوند. این سوله‌ها به دلیل بارهای دینامیکی و ضربه‌ای جرثقیل، با المان‌های تیر و ستون بزرگ‌تر و قوی‌تر نسبت به سوله‌های معمولی ساخته می‌شوند.
ظرفیت جرثقیل‌ها: از ۵ تن (سبک‌ترین) تا حدود ۵۰ تن متغیر است.
بدیهی است افزایش وزن و ارتفاع سازه موجب افزایش هزینه طراحی، ساخت و نصب سوله‌های جرثقیل‌دار می‌شود.
ج) سوله‌های مرتفع (چندطبقه)
سوله‌هایی که بیش از یک طبقه دارند یا ارتفاع زیاد (مثلاً سوله‌های چندطبقه یا سازه‌هایی با نیاز ارتفاعی ویژه). ارتفاع طبقات این سوله‌ها بر اساس نیاز کارفرما و کاربری آن متفاوت است. این سوله‌ها به تیر و ستون قدرتمندتر برای تحمل بار سقف طبقات نیاز دارند.
طراحی اسکلت این سوله‌ها تحت تاثیر بارگذاری و نوع سقف آن‌ها است. به طوری که هرچقدر بارگذاری سقف طبقات بیشتر باشد، ابعاد تیر و ستون نیز بزرگ‌تر خواهد بود. سقف این سوله‌ها می‌تواند برای سبک‌ترین کاربری مانند انبار یا کاربری‌های سنگین مانند عبور خودرو و کامیون طراحی شود.
موارد استفاده: کارخانه‌هایی که فضای زمینی محدود است یا فرایند تولید نیاز به ارتفاع و قراردادن تجهیزات در سطوح مختلف دارد.
برج ماسه‌سازی و ریخته‌گری داکتیل، نمونه ای از سازه‌های صنعتی چند طبقه ساخته شده در کارخانه مهرسام صنعت است. در این پروژه، به دلیل نیاز به نصب تجهیزات و مخازن بزرگ، استراکچر برج در ۴ طبقه طراحی و ساخته شده است.
همچنین سوله کارخانه پارس اروند، نمونه‌ای از سوله‌های ساخته شده در دو طبقه و کاربری اداری در کارخانه مهرسام صنعت است.
همچنین سوله‌های خوراک دام که به دلیل ارتفاع زیاد تجهیزات گاهی با ارتفاع ۲۰ تا ۶۰ متر طراحی می‌شوند، نمونه‌ای از سوله‌های مرتفع با یک طبقه ولی ارتفاع بسیار زیاد هستند.
برای توضیحات بیشتر، روی پروژه مورد نظر کلیک کنید:
مهرسام صنعت چه خدماتی ارائه می‌دهد؟
فرآیند کاری مهرسام صنعت شامل مراحل زیر است:
مشاوره اولیه: تعیین دسته‌بندی سوله مطابق کاربری و نیاز پروژه.
برآورد اولیه: محاسبه تخمینی مصالح، تناژ و قیمت حدودی.
طراحی: تهیه نقشه‌های سازه‌ای و معماری.
ساخت و اجرا: در صورت عقد قرارداد، هزینه طراحی از مبلغ کل کسر می‌شود (طراحی رایگان در صورت سفارش ساخت).
زمان‌بندی: اطلاع‌رسانی زمان ساخت؛ سوله‌های جرثقیل‌دار و مرتفع معمولاً ۲۰–۴۰٪ زمان بیشتری نسبت به سوله‌های معمولی نیاز دارند.
در بسیاری از شرکت‌های مهندسی و مشاور هزینه‌ای مجزا برای بخش طراحی سازه و ترسیم نقشه‌های آن در نظر گرفته می‌شود. جالب است بدانید شرکت مهرسام صنعت برای کارفرمایانی که طراحی و ساخت پروژه خود را به آن بسپارند، هزینه‌های تحلیل و طراحی سوله را از مجموع قرارداد نهایی کسر می‌کند و این خدمات را به رایگان ارائه می‌دهد.
وجه تمایز مهرسام صنعت
توانایی طراحی، ساخت و اجرای سوله‌های سبک و سنگین و انواع جرثقیل
تیم مهندسی مجرب با دانش فنی بالا و کنترل کیفیت دقیق
تجربه در پروژه‌های متنوع (معدن گوزل‌دره، برج میلاد، پارس اروند، مجموعه سایپا و …)
ارائه مشاوره فنی و اقتصادی شفاف برای کارفرماها
جمع‌بندی
انتخاب نوع سوله باید بر پایه نیاز کاربری، بارگذاری، شرایط اقلیمی، زمان اجرا و بودجه صورت گیرد. سوله‌های ساده برای نیازهای عمومی اقتصادی‌ترند؛ اما پروژه‌هایی با جرثقیل یا ارتفاع بیشتر نیازمند طراحی و ساخت پیچیده‌تر و در نتیجه هزینه بالاتری هستند. مهرسام صنعت با ارائه مشاوره دقیق، طراحی مهندسی و اجرای کنترل‌شده، هدفش حفظ منافع کارفرما و تضمین کیفیت سازه است. کارفرمایان برای استعلام قیمت ساخت سولۀ خود می‌توانند با شرکت مهرسام صنعت تماس گرفته و اطلاعات لازم شامل کاربری سوله، مساحت زیر بنا، ارتفاع سوله و سایر مشخصات را با مشاوران این شرکت در میان گذارند.
برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید...
سوالات متداول
سوله‌های معمولی معمولاً حدود ۵–۶ متر ارتفاع دارند؛ اما بر اساس نیاز کارفرما و کاربری ممکن است بلندتر یا کوتاه‌تر طراحی شوند.
سوله‌های جرثقیل‌دار به‌دلیل بارهای دینامیکی جرثقیل نیاز به المان‌های بزرگ‌تر و استحکام بالاتر دارند و معمولاً ارتفاع و هزینه ساخت بیشتری دارند.
جوش ظاهری یکپارچه و استحکام بالا دارد ولی نیازمند نیروی ماهر و کنترل کیفی دقیق است. پیچ و مهره سرعت اجرا و امکان بازشدن را فراهم می‌کند و در بازرسی راحت‌تر است؛ به همین دلیل در سوله‌ها غالباً از اتصالات پیچی استفاده می‌شود.
در مهرسام صنعت در صورت عقد قرارداد ساخت، هزینه طراحی سازه از مبلغ کل پروژه کسر می‌شود؛ به‌عبارت دیگر طراحی سازه هنگام سفارش ساخت رایگان ارائه می‌گردد.
