با وجود قابلیت‌های گسترده‌ی نرمافزارهای مهندسی و تحلیل سازه مانند SAP2000 ، ETABS یا ... در تحلیل و آنالیز سازه‌ها، به دلیل پیچیدگی علم عمران هنوز نیازمند تحلیل دقیق نتایج آن‌ها هستیم. به طور مثال علی رغم طراحی و تعیین ابعاد المان‌ها در نرمافزارهای طراحی، اتصالات سازه طراحی نمی‌شوند و لازم است تا اتصالات و جزئیات مهم در ساخت سازه را در نرمافزارهای ترسیمی مدلسازی کرد. در این مقاله، به بررسی مراحل تهیه نقشه‌های شاپ و دفترچه محاسبات سازه، طراحی اتصالات سازه و ترسیم ترسیم نقشه‌های ساخت می‌پردازیم. همچنین در انتها، نحوه برآورد وزن نهایی سازه و تهیه نقشه‌های ساخت برای کارخانه شرح داده می‌شود.
فهرست مطالب این نوشته
نقشه‌های شاپ و دفترچه محاسبات سازه
۱. دفترچه محاسبات سازه
پس از طراحی سازه، گزارشی از محاسبات و روند تحلیل و طراحی تحت عنوان "دفترچه محاسبات" تهیه می‌شود. دفترچه محاسبات سازه، گزارشی جامع از تحلیل بارگذاری، طراحی المان‌ها و روند محاسبات فنی پروژه است. این دفترچه شامل اطلاعاتی مانند:
- مشخصات هندسی و پلان ستون‌گذاری
- نوع مصالح و ابعاد اعضای باربر
- محاسبات دستی برای تعیین مقاطع
- طراحی فونداسیون و اتصالات سازه
- آیین‌نامه‌های مرجع و تحلیل سازه
- نتایج خروجی نرمافزارهای طراحی
تهیه اصولی و دسته‌بندی دقیق این اطلاعات در دفترچه محاسبات، امکان بازبینی، تأیید مهندسی و اجرای مطمئن پروژه را فراهم می‌سازد. این گزارش شناسایی بارگذاری و محاسبات کامل مربوط به آن را شامل می‌شود. بنابراین با ارجاع به آن می‌توان به تمامی جزئیات پروژه پی برد. تدوین درست و دسته‌بندی درست عناوین در دفترچه محاسبات از اهمیت بسیار زیادی برخوردار است.

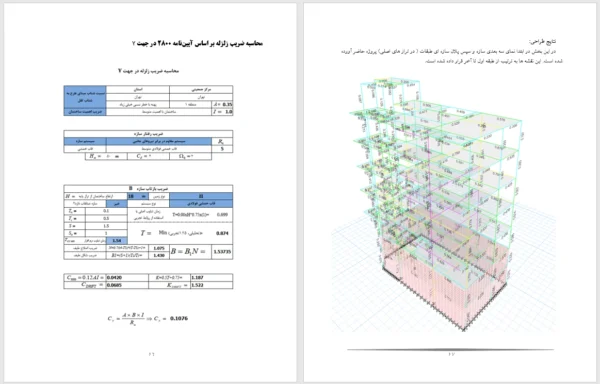

شکل زیر تصویری از دفترچه محاسبات تهیه شده در شرکت مهرسام صنعت است که نشان می‌دهد چگونه همۀ بخش‌های آن با دقت در جای خود قرار گرفته است. مشخصات هندسی مدل و پلان ستون گذاری سازه، مشخصات مصالح و ابعاد المان‌ها، جزئیات سقف‌ها و دیوارها، آیین نامه‌های استفاده شده، محاسبات دستی سازه مربوط به بارگذاری و تعیین مقاطع، طراحی فونداسیون و اتصالات پروژه، نوع تحلیل و طراحی پروژه و نتایج طراحی پروژه به طور کامل در دفترچه محاسبات پروژه نوشته می‌شود.
دفترچه محاسبات تهیه شده در شرکت مهرسام صنعت
۲. ترسیم نقشه‌های شاپ
پس از پایان طراحی سازه و فونداسیون، پروژه وارد مرحله شاپ و ترسیم نقشه‌های ساخت و اجرا می‌شود. برای این منظور از نرم‌افزارهایی زیر استفاده می‌شود:
- AutoCAD (نقشه‌های اجرایی و معماری)
- Tekla Structures (مدلسازی و نقشه‌های ساخت و نصب)
- SAZE90 (پروژه‌های بتنی)
نقشه‌های اجرایی شامل موارد زیر هستند:
- نقشه‌های معماری سازه
- نقشه‌های پلان سازه در تمام ترازها
- نمای سازه در تمامی آکس‌ها
- نوع و ابعاد المان‌ها
- جزئیات اجرایی فونداسیون و جزئیات اتصالات سازه
نقشه‌های ساخت و نصب سازه نیز همانند نقشه‌های اجرایی به منظور سهولت در نصب و ساخت سازه تهیه می‌شود.
کنترل تداخل المان‌ها
یکی از کنترل‌های لازم جهت کنترل طراحی سازه کنترل رفع تداخل المان‌ها و اتصالات طرح (Clash Check) است. این کنترل به منظور نبود ایراد و تداخل بین المان‌ها و اتصالات پروژه انجام می‌شود. بنابراین پس از این کنترل تمام طول‌های خوانده شده، طول واقعی المان‌ها خواهد بود. در ادامه تناژ دقیق پروژه برآورد می‌شود و با توجه به تناژ اعلام شده هزینه ساخت پروژه به کارفرما اعلام می‌شود و نقشه‌های ساخت برای کارخانه ساخت استراکچر ارسال می‌شود.

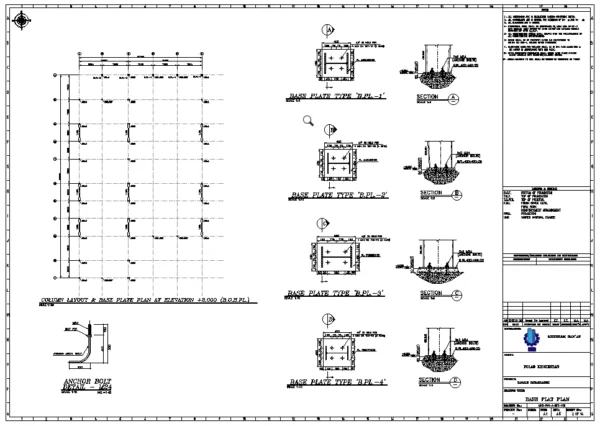

شکل زیر نمونه‌ای از نقشه‌های ترسیم شده در نرم‌افزار AutoCAD است. این نقشه مربوط به پلان ستون گذاری یک سازه فولادی است که در آن جزئیات کامل اعم از طول دهانه‌ها در پلان، ابعاد هر ستون و صفحه ستون متناظر آن، سایز انکر بولت‌ها (Anchor Bolt)، ارتفاع ستون پایه (Pedestal) و پی زیر ستون نشان داده شده است.
نمونه‌ای از پلان ستون گذاری در AutoCAD
برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید...

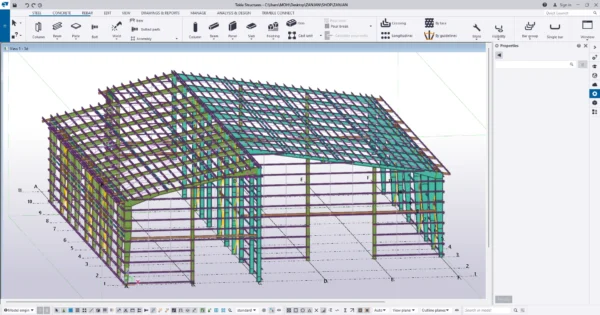

شکل زیر نمونه‌ای از نقشه‌های ترسیم شده در نرم‌افزار Tekla Structure است که در آن جزئیات اتصالات و ابعاد دقیق المان‌ها نشان داده شده است.
نمونه نقشه ترسیم شده در نرم‌افزار Tekla

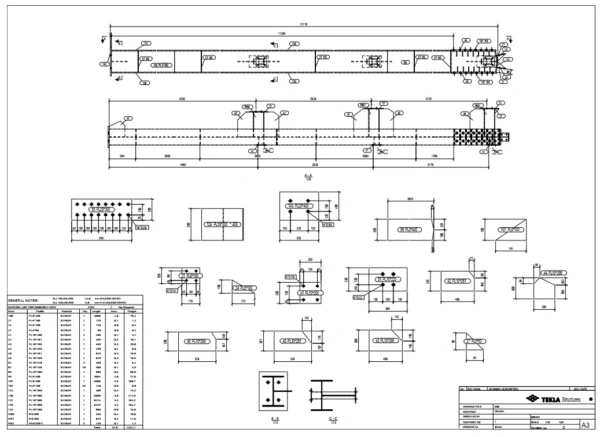

با مقایسه‌ی تصاویر خروجی نرمافزارهای SAP2000، AutoCAD و Tekla Structures می‌توان دریافت خروجی هر نرم‌افزار به تنهایی جهت ساخت سازه کافی نیست و همواره ترکیب خروجی‌ها، نقشه‌های نهایی ساخت و اجرای سازه را در اختیار ما قرار می‌دهد. شکل زیر نمونه نقشه ساخت یک ستون فولادی با جزئیات کامل است که برای ساخت به کارخانه ارسال می‌شود.
نمونه نقشه ساخت ستون با جزئیات کامل
کنترل نهایی نقشه‌ها و تضمین کیفیت ساخت
تمامی نقشه‌های شاپ و اجرایی پیش از ارسال به کارخانه، توسط مهندس طراح و مدیر مهندسی پروژه به‌صورت دقیق بازبینی و کنترل می‌شوند. این بازبینی چند مرحله‌ای باعث می‌شود تا هرگونه نقص یا ایراد احتمالی شناسایی و پیش از ورود به فاز ساخت اصلاح گردد.
جزئیات نقشه‌های ساخت (Shop Drawings) باید آن‌قدر دقیق، واضح و بدون ابهام باشند که تیم ساخت در کارخانه بتواند بدون نیاز به توضیح اضافی، تمامی المان‌ها را به‌درستی تولید کند. رعایت این اصل باعث افزایش سرعت ساخت، کاهش خطاهای اجرایی و کاهش اتلاف مصالح می‌شود.
خروجی‌های کلیدی Tekla Structures: لیست مصالح
یکی از مزایای نرم‌افزار Tekla Structures ارائه دقیق‌ترین خروجی‌ها برای ساخت است. مهم‌ترین آن‌ها عبارت‌اند از:
- لیست مصالح پروژه (Material List): برآورد دقیق حجم و نوع پروفیل‌ها، ورق‌ها، اتصالات و سایر اجزای سازه که پایه محاسبه MTO (Material Take Off) است.
- لیست پیچ‌ها (Bolt List): مشخصات، ابعاد، تعداد و نوع پیچ‌های مورد نیاز در کل سازه، برای سفارش دقیق و نصب بی‌نقص در محل.
این خروجی‌ها به مهندسین پروژه و تیم تدارکات کمک می‌کنند تا با دقت و برنامه‌ریزی مناسب، مصالح و تجهیزات را تهیه کرده و از دوباره‌کاری و تأخیر جلوگیری نمایند.
وجه تمایز مجموعه مهرسام صنعت در انجام صفر تا صد پروژه‌های صنعتی است و کارفرما می‌تواند با خاطری آسوده تمامی مراحل پروژه خود را به یک تیم حرفه‌ای و باتجربه بسپارد. "کارخانه مهرسام صنعت" دارای تجهیزات پیشرفته ساخت اسکلت‌های فولادی است و با ظرفیت بالای خود توانایی ساخت انواع سازه‌های فلزی سنگین و پیچیده را دارد. این ارتباط میان دفتر طراحی و کارخانه ساخت موجب رضایت تمامی کارفرمایان است چراکه تمامی پروژه‌ها به صورت منسجم، سریع و بدون کوچکترین مشکل به مرحله اجرا می‌رسند.
بهینه سازی در تولید
دپارتمان ساخت سازه مهرسام صنعت
خدمات مهندسی قبل ساخت | ساخت استراکچر | خدمات مهندسی بعد از ساخت
مشاوره تخصصی مهرسام صنعت
شرکت مهندسی مهرسام صنعت با بهره‌گیری از تیم متخصص در زمینه طراحی، ساخت و اجرا سازه‌های صنعتی، آماده ارائه خدمات طراحی و مهندسی و ساخت سازه به شماست. برای دریافت مشاوره تخصصی و همکاری با واحد پروژه‌های صنعتی مهرسام صنعت، با ما تماس بگیرید و گام بعدی موفقیت پروژه‌تان را با اطمینان بردارید.
سخن پایانی
تهیه نقشه‌های شاپ و دفترچه محاسبات سازه، مدلسازی حرفه‌ای با نرم‌افزارهایی مانند Tekla Structures و AutoCAD و در نهایت اجرای پروژه در کارخانه‌ای مجهز، همگی عوامل کلیدی در موفقیت پروژه‌های صنعتی هستند. اگر به دنبال تیمی حرفه‌ای برای انجام صفر تا صد طراحی و ساخت سازه‌های فلزی هستید، مهرسام صنعت یکی از مطمئن‌ترین گزینه‌ها در این زمینه است.
برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید...
سوالات متداول
پس از ترسیم نهایی نقشه‌های شاپ، با استفاده از نرم‌افزار Tekla، لیست مصالح (MTO) به‌دست می‌آید.
برای جلوگیری از ایرادات اجرایی، حذف تداخل‌ها و کاهش دوباره‌کاری در فرآیند تولید.
بله، این مجموعه ظرفیت طراحی و ساخت پروژه‌های صنعتی در سراسر ایران را دارد.
