- شرح پروژه:طراحی، تأمین متریال و ساخت

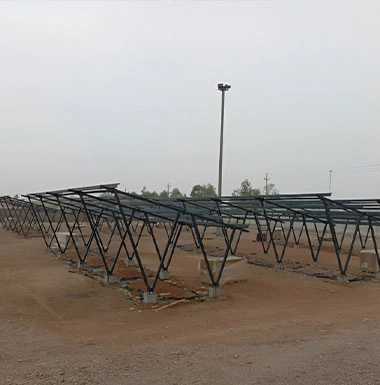

این پروژه در واقع طراحی و ساخت سازه‌های ثابت فولادی نگهدارنده برای پنل‌های خورشیدی بود که بر روی سقف پارکینگ ماشین نصب می‌شد. ابتدا طراحی کار به درخواست کارفرما انجام شد و بعد فرایند ساخت سازه در کارخانه مهرسام صنعت دنبال شد.
طراحی و مهندسی
طراحی و ساخت این پارکینگ به خاطر پنل خورشیدی که بر روی آن نصب می‌شد با پارکینگ‌های معمولی تفاوت داشت. معمولاً سقف سوله‌ها و پارکینگ‌ها با شیب ۲۰ درصد، یعنی زاویه ۱۱.۳ درجه ساخته می‌شوند ولی در این پروژه به خاطر نصب پنل‌های خورشیدی که باید زاویه ۱۵ درجه داشته باشند، چنین زاویه‌ای برای سقف پارکینگ در نظر گرفته شد. این زاویه شیب خاص‌تری را در طراحی و ساخت به وجود آورد.
همچنین در طراحی این سازه‌ها، تغییراتی داده شد تا از طرحی سبک‌تر و مینمیال‌تر استفاده شود. به همین خاطر از خرپاهای ویرندیل (Vierendeel) که پایه‌هایW دارد استفاده شد. برای زیرسازی پنل‌های خورشیدی نیز المان‌های Z به کار گرفته شد. البته با توجه به بعد مسافت، حمل و نقل این خرپاها به صورت W مشکل بود که این مسئله با ساخت دو تکۀ این خرپاها به صورت دو تا V برطرف شد.
ساخت سازه
برای متریال این سازه از باکس‌های ۱۰*۱۰ جهت خرپاسازی و اتصالات استفاده شده است. در ساخت این سازه باید درجۀ بالایی از دقت رعایت می‌شد که بخشی از این امر ناشی از سبک‌سازی انجام شده در طراحی و بخشی دیگر به دلیل حساسیت نصب پنل‌های خورشیدی روی سازه بود. با توجه به این که قرار بود پنل‌ها بر روی این سازه نصب شوند، سوراخکاری متعددی بر روی زیرسازی این پروژه انجام شد. این پروژه نوع برشکاری و فیت‌آپ‌کاری خاص‌تری داشت و باید با انجام شماره‌گذاری بر روی قطعات، فرایند نصب تسهیل می‌شد. چرا که چنین سازه‌هایی جای خطا ندارند و دشوار بتوان خطاهای احتمالی ساخت را در هنگام نصب و با استفاده از اتصالات مختلف جبران کرد. به همین خاطر لازم بود دقت بالایی در ساخت و نصب رعایت شود. با توجه به حجم کار، قاعدتاً این کار باید در عرض ۱ تا ۲ روز انجام می‌شد اما به علت تفاوتی‌که این پارکینگ با پارکینگ‌های معمولی داشت و دقتی که در هنگام نصب باید به آن توجه می‌شد، نصب آن حدود ۷ روز زمان‌برد.
