طراحی سازه، فونداسیون، ساخت و نظارت بر نصب و اجرا
طراحی سازه و فونداسیون سوله

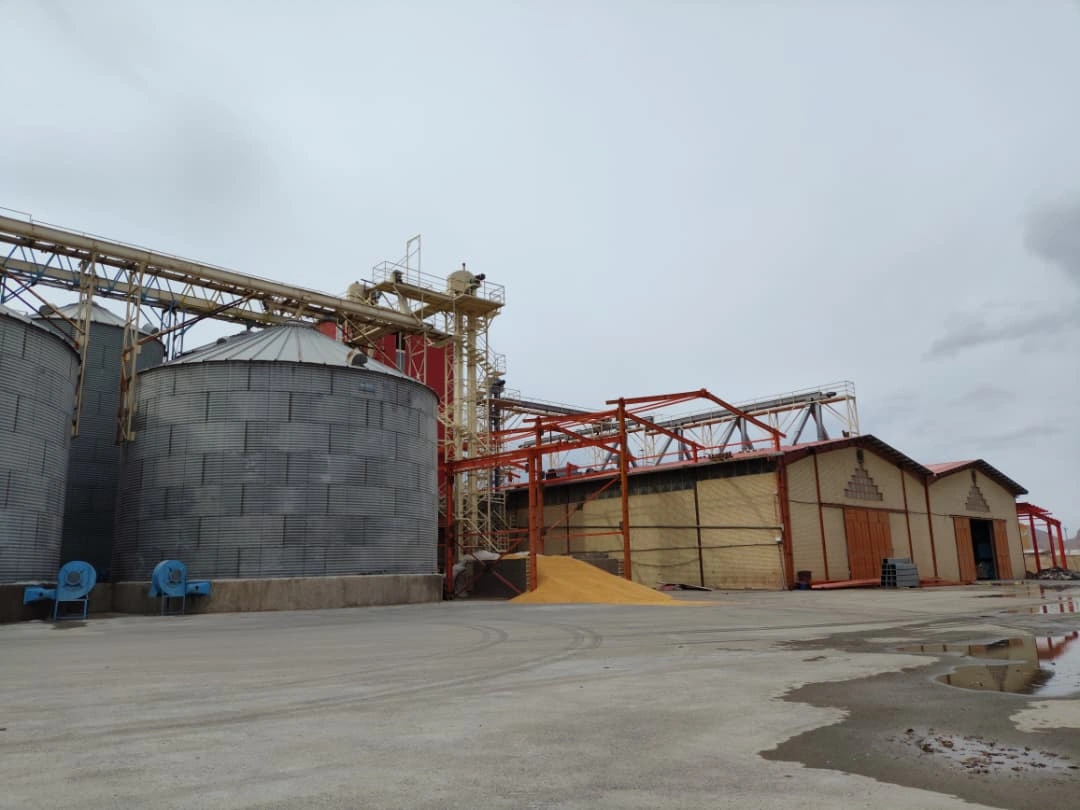

این پروژه شامل طراحی سازه و فونداسیون یک سوله جانبی متصل به سوله موجود است که بر اساس الزامات پروژه، تهیه مدارک فنی و نقشههای اجرایی آن صورت گرفت. سوله با طول ۵۴ متر (۹ دهانه ۶ متری)، عرض دهانه ۱۲ متر و سقف با شیب یکطرفه حدود ۱۰٪ طراحی شده است. ارتفاع کنج پایین سازه حدود ۵٫۵ متر و ارتفاع کنج بالا حدود ۶٫۷ متر در نظر گرفته شده و اتصال سازه جدید به ستونهای سوله موجود از طریق اتصالات فلنجی مطابق نقشههای اجرایی انجام شده است. همچنین یک متر سایبان جانبی در امتداد سازه پیشبینی شده و مجموع فضای مفید داخلی سوله حدود ۶۵۰ متر مربع میباشد.
ساخت سازه سوله

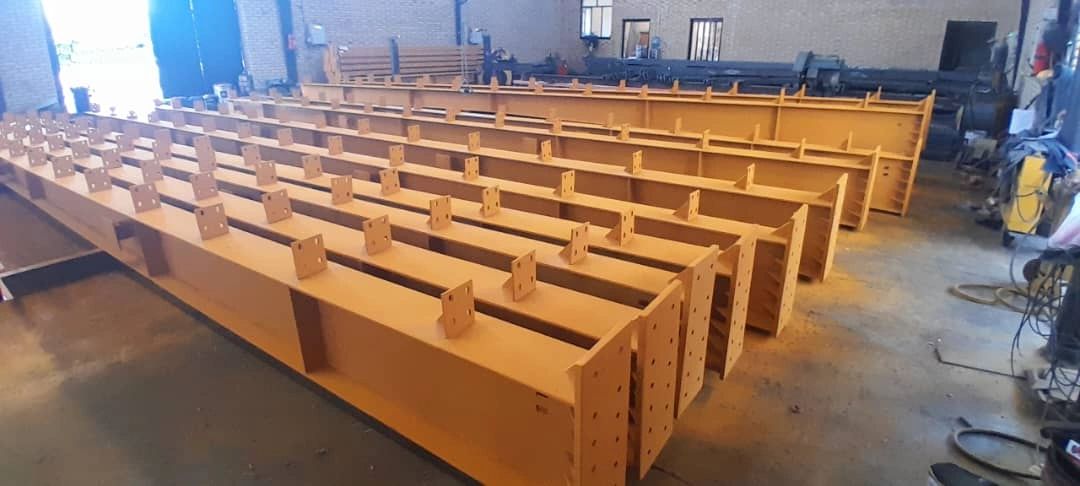

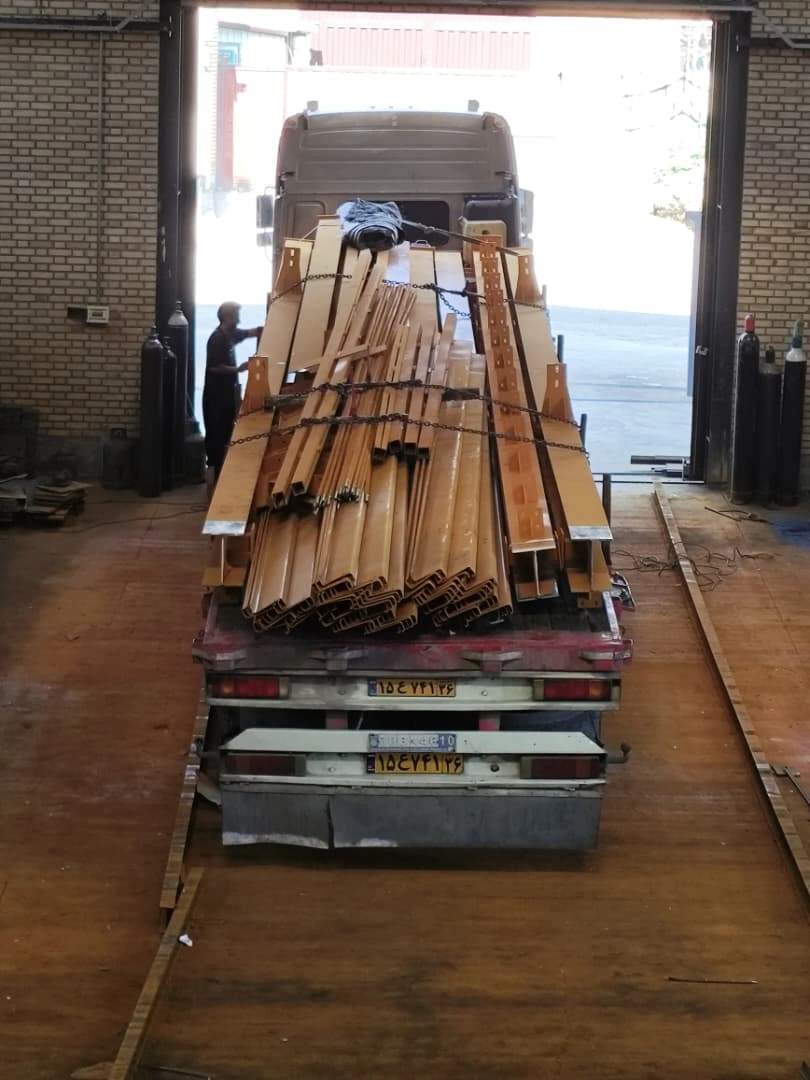

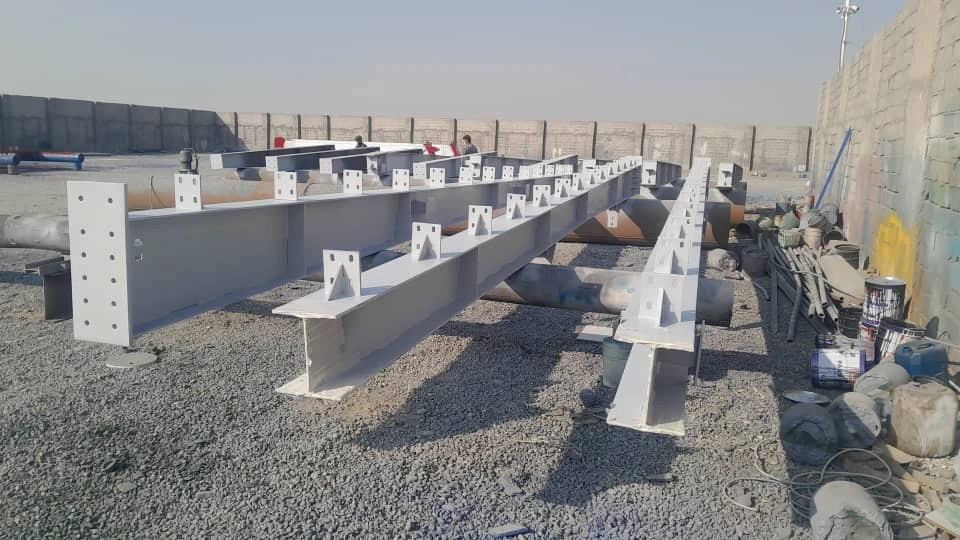

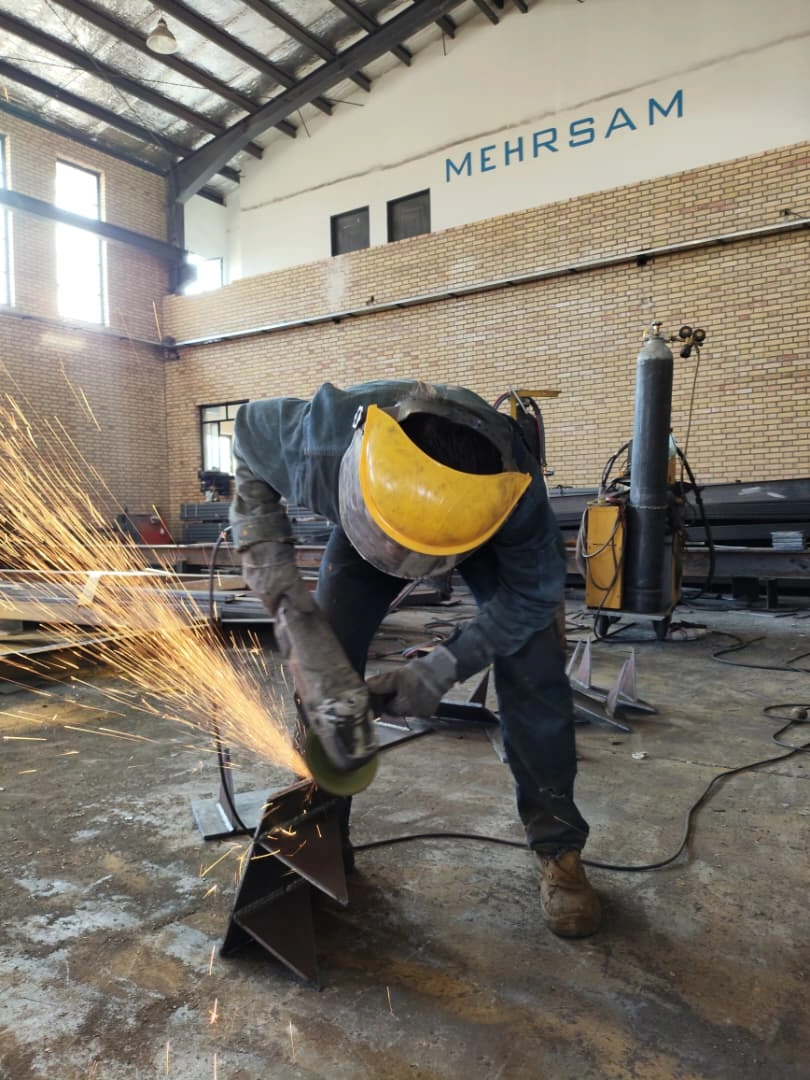

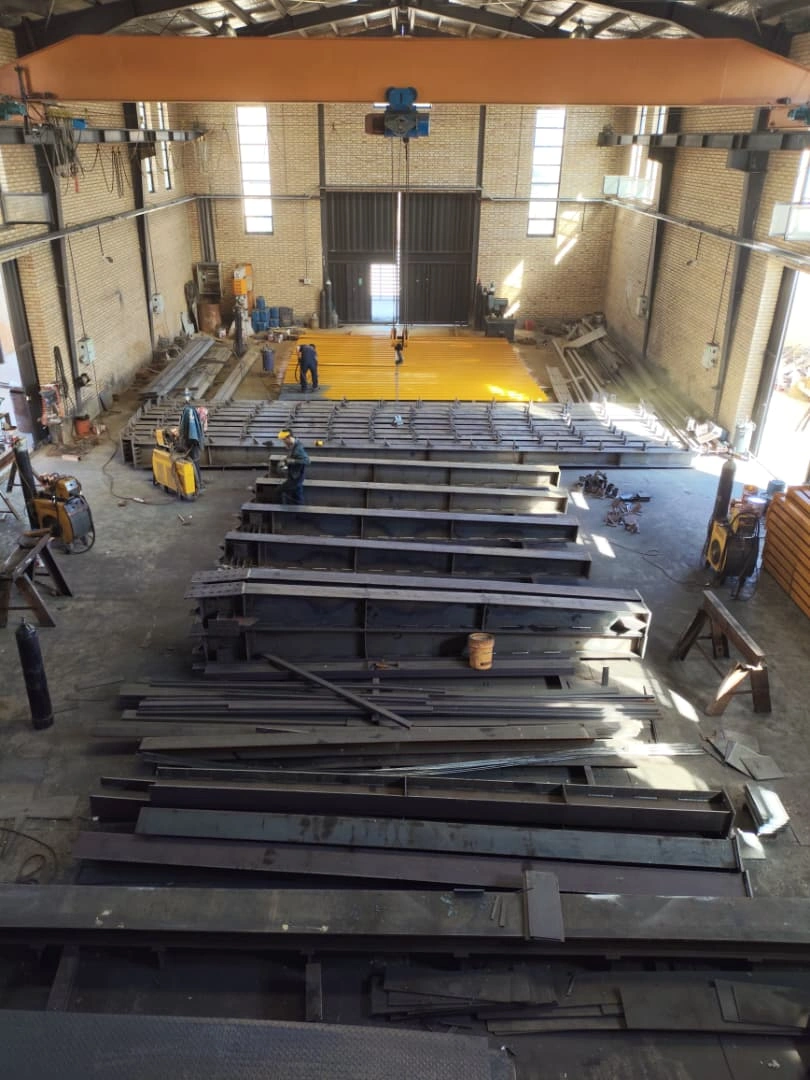

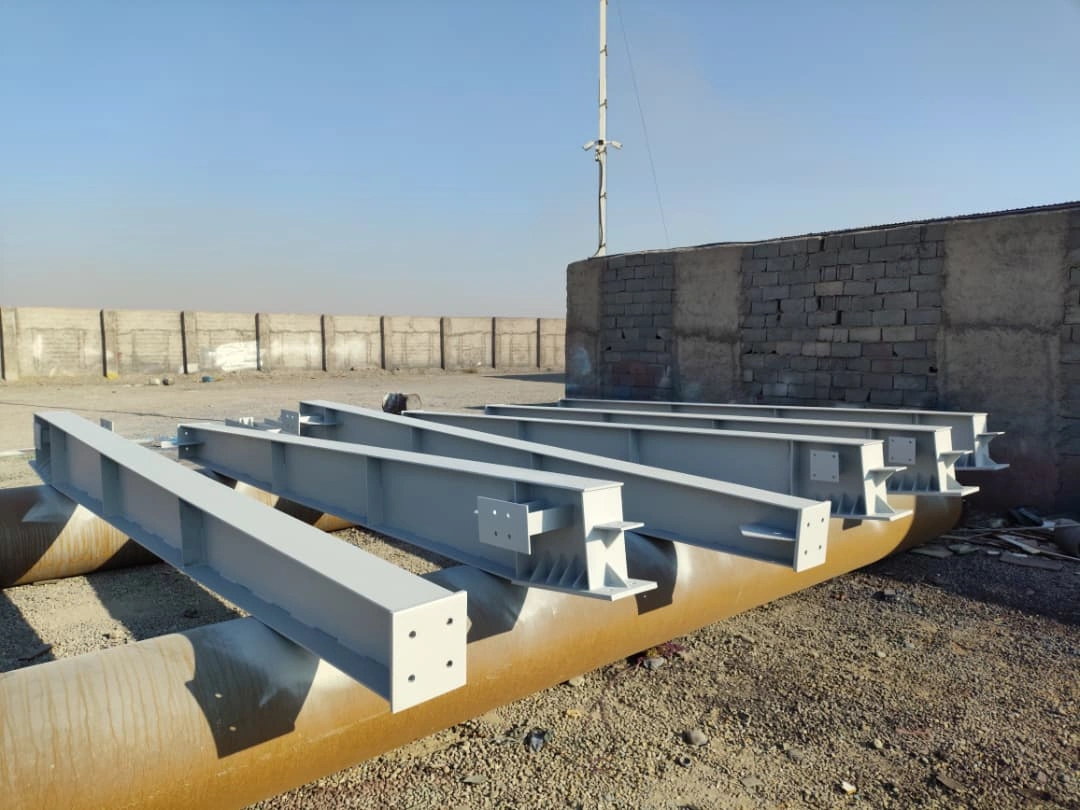

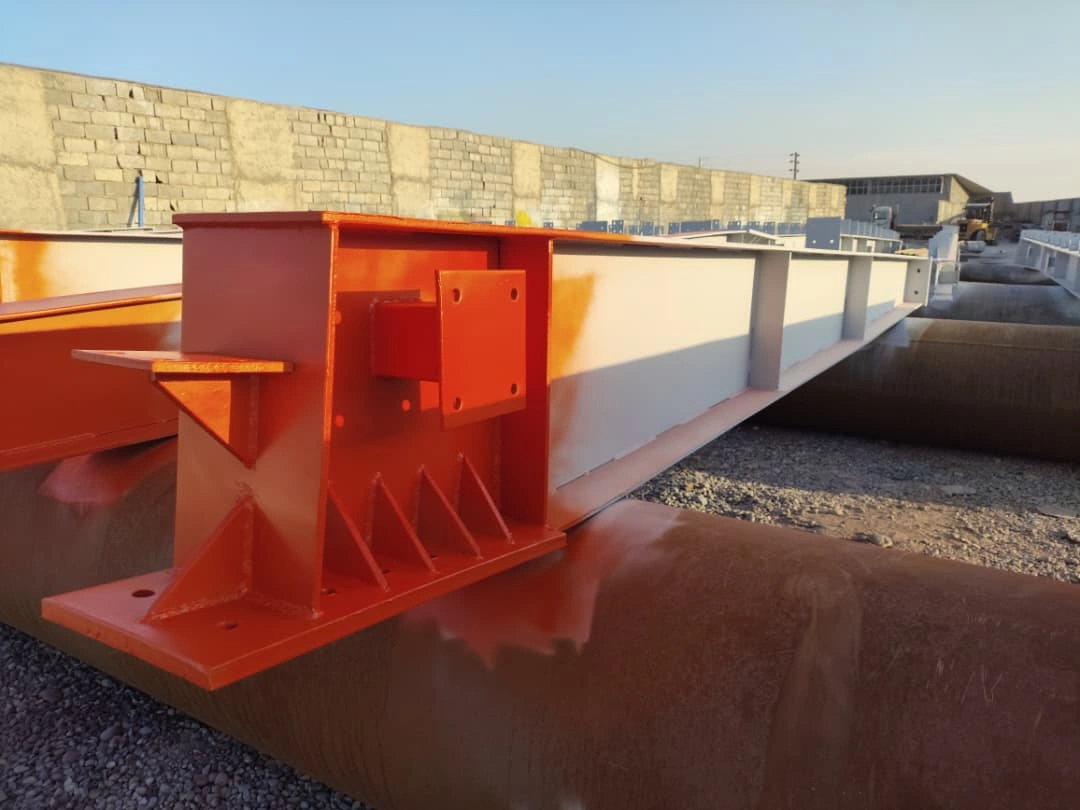

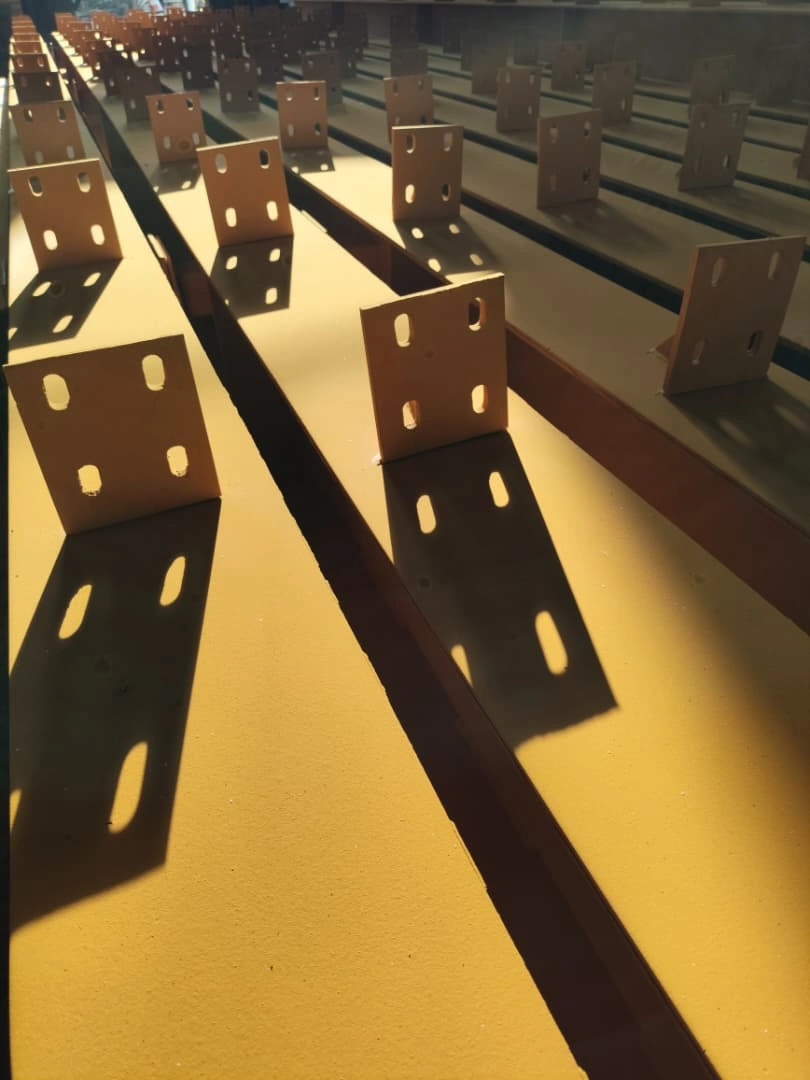

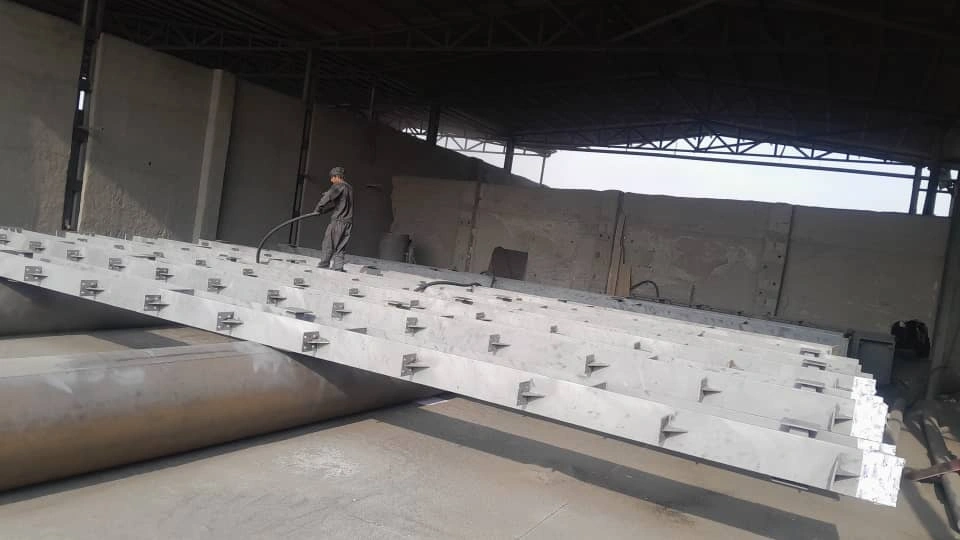

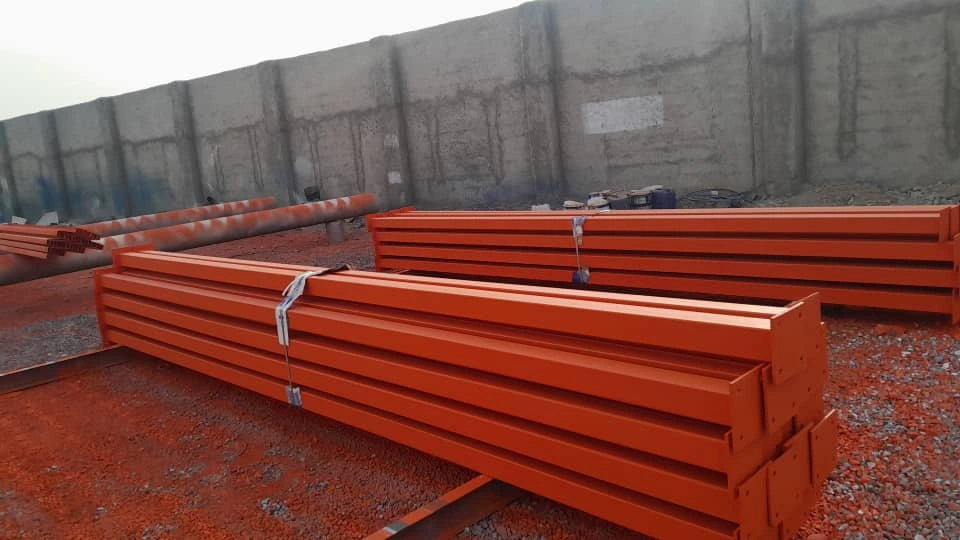

در ادامه اجرای پروژه، نقشههای اجرایی فونداسیون و نقشههای شاپ سازه سوله تهیه و پس از تأیید، عملیات تأمین مصالح شامل ورق، پروفیل و پرلین انجام گردید. سپس مراحل برشکاری، ساخت، جوشکاری و تمیزکاری قطعات فلزی مطابق نقشهها و الزامات فنی اجرا شد. پس از اتمام ساخت هر پارت، بازرسیهای کیفی انجام و عملیات سندبلاست بهمنظور آمادهسازی سطوح صورت پذیرفت. سیستم پوشش شامل یک لایه ضدزنگ آلکیدی و یک لایه رنگ رویه آلکیدی با ضخامت کل ۸۰ میکرون اجرا گردید و پس از رنگآمیزی نیز بازرسی نهایی هر پارت انجام شد.
نصب سازه سوله

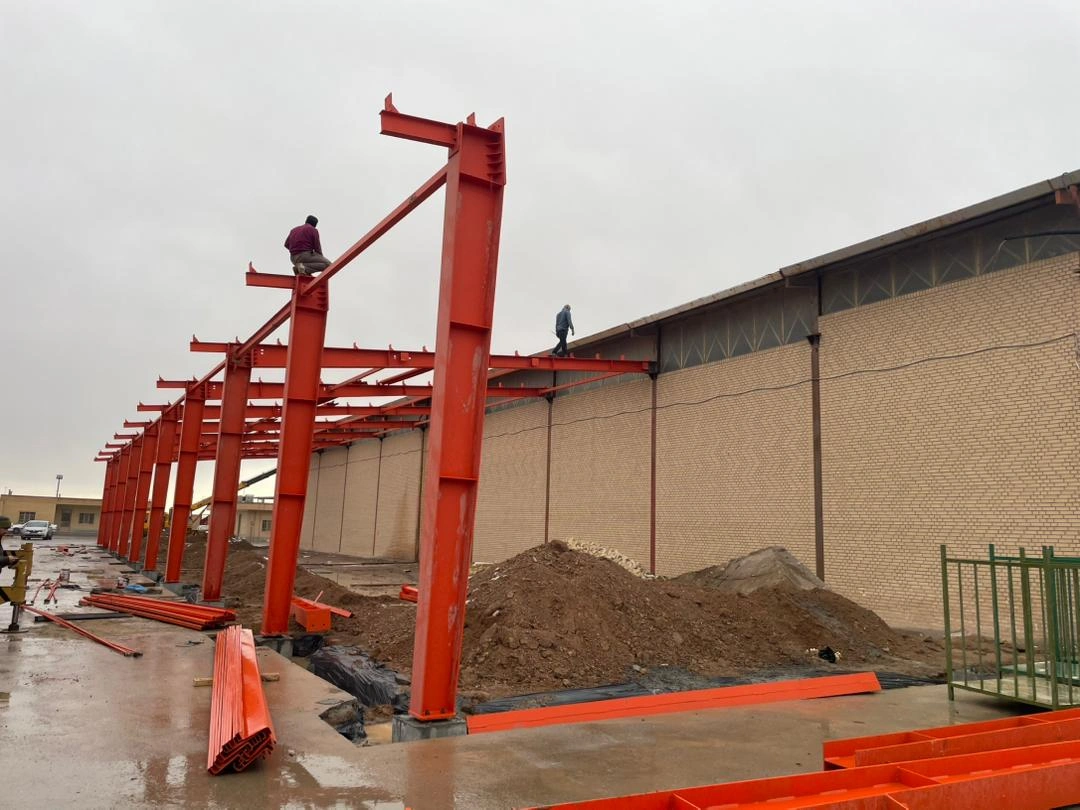

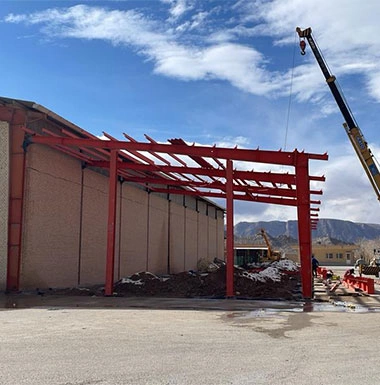

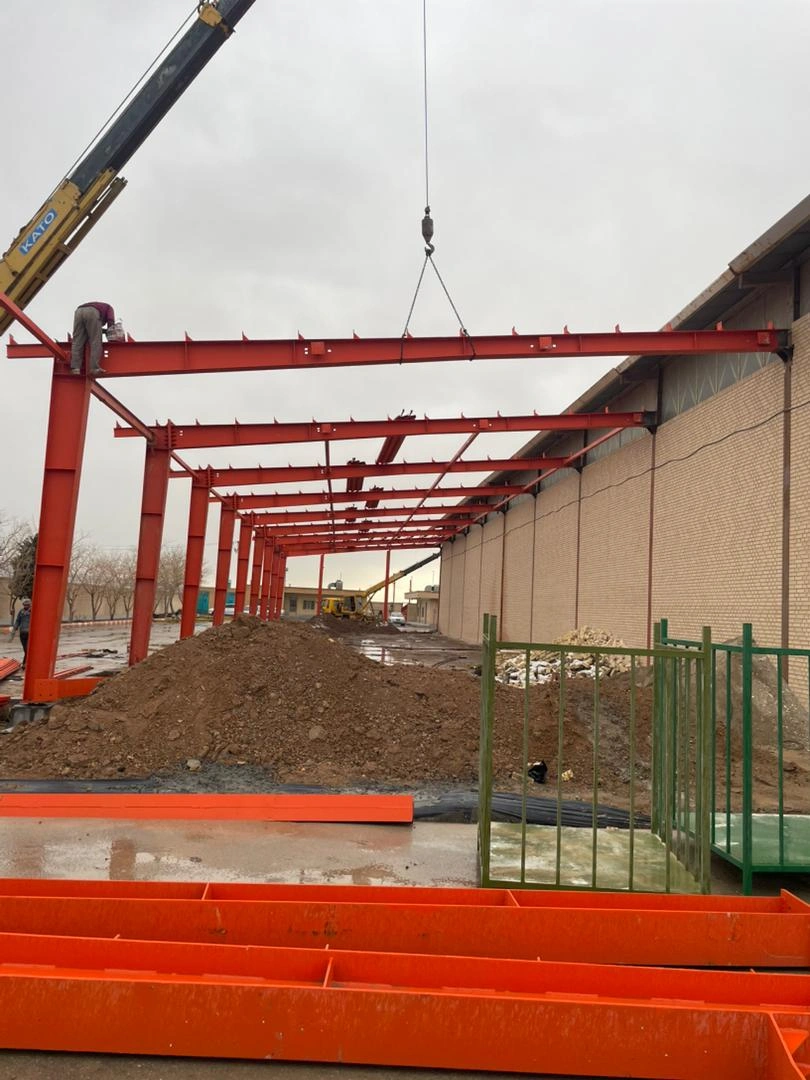

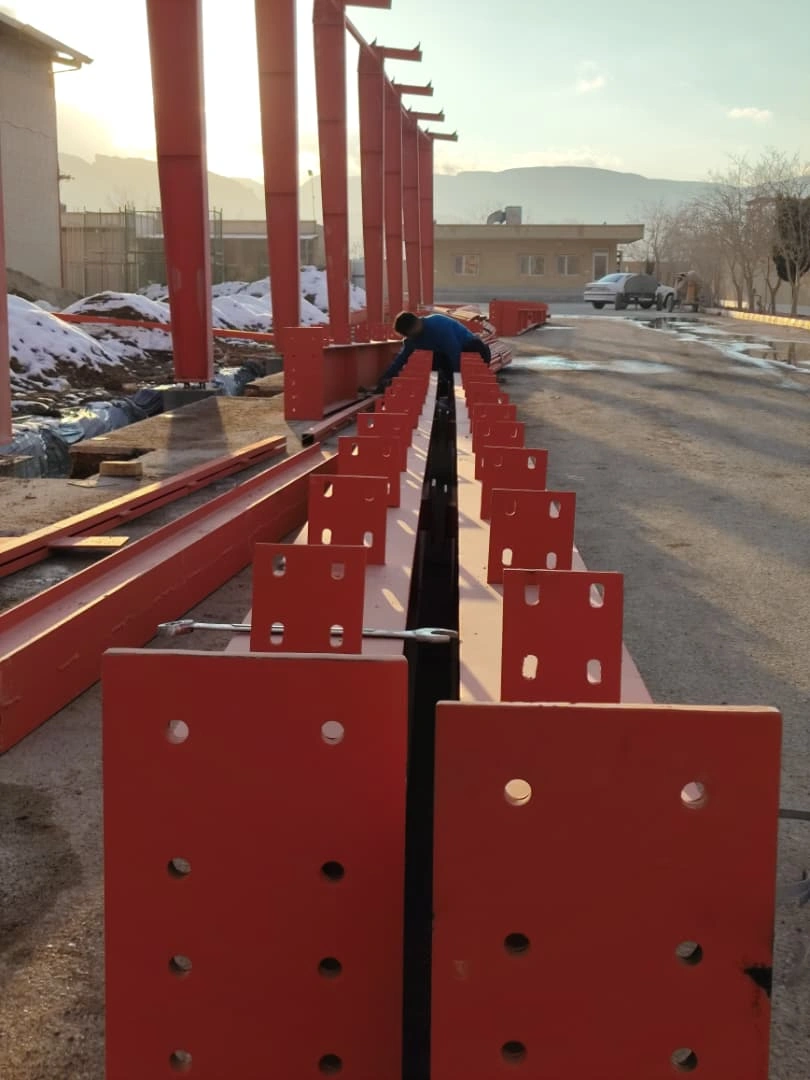

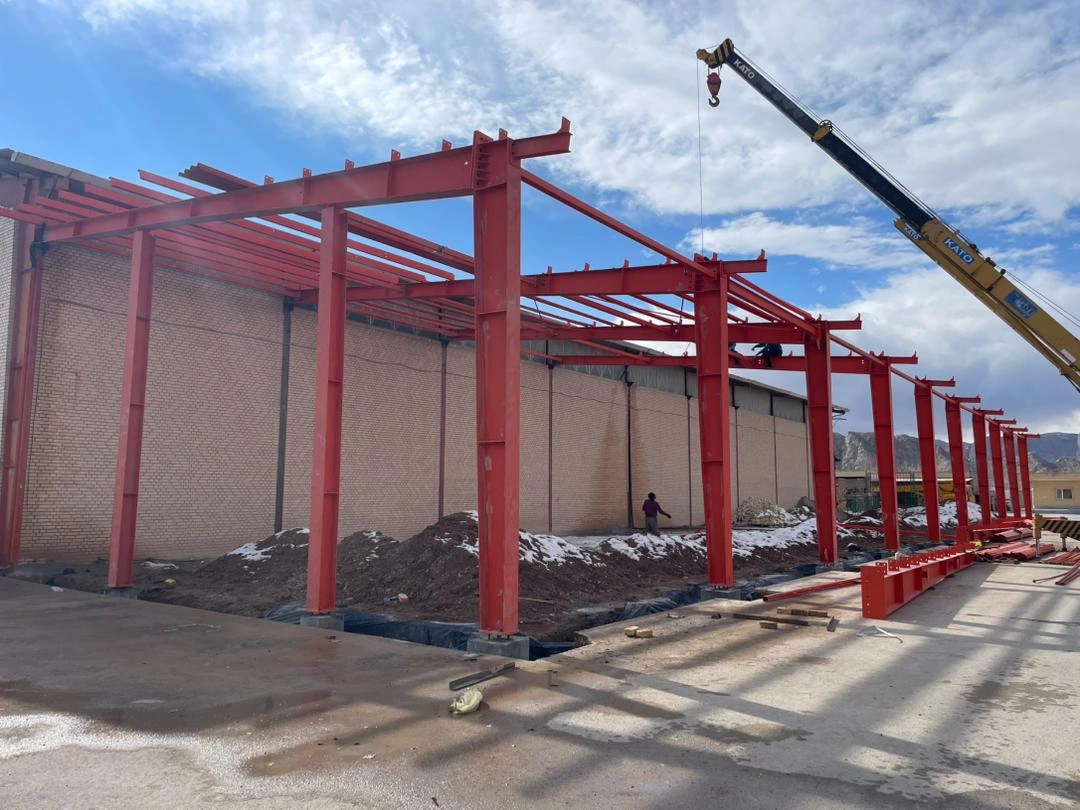

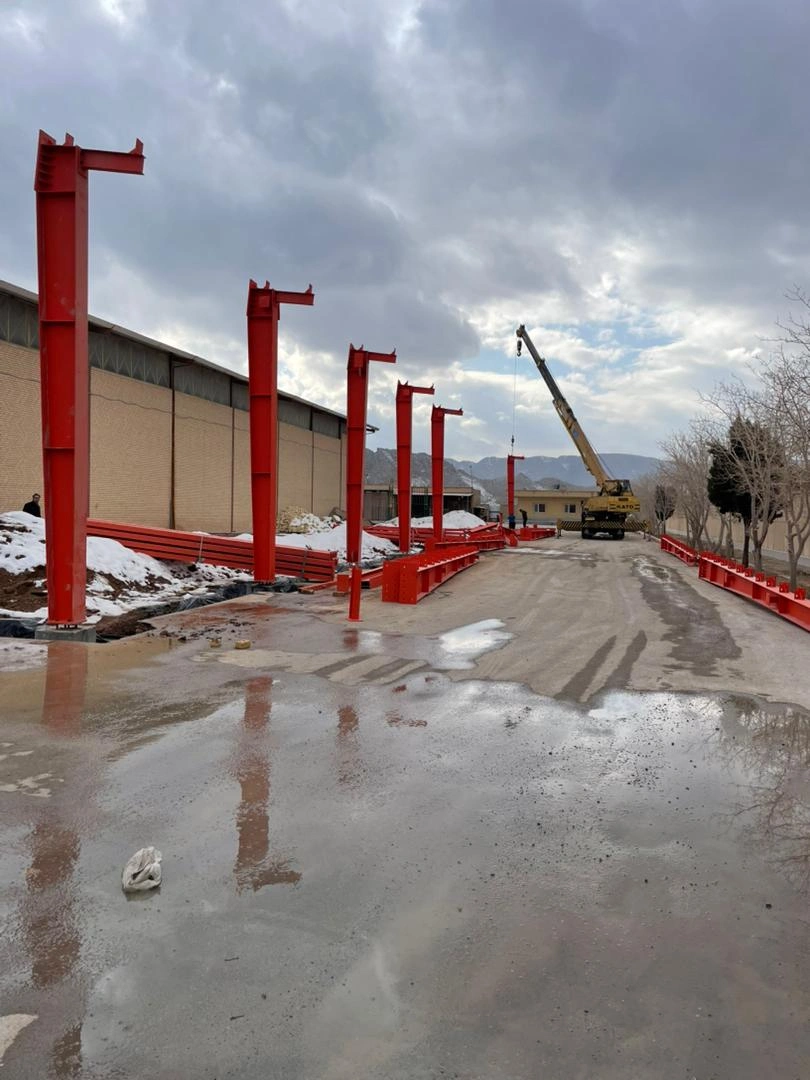

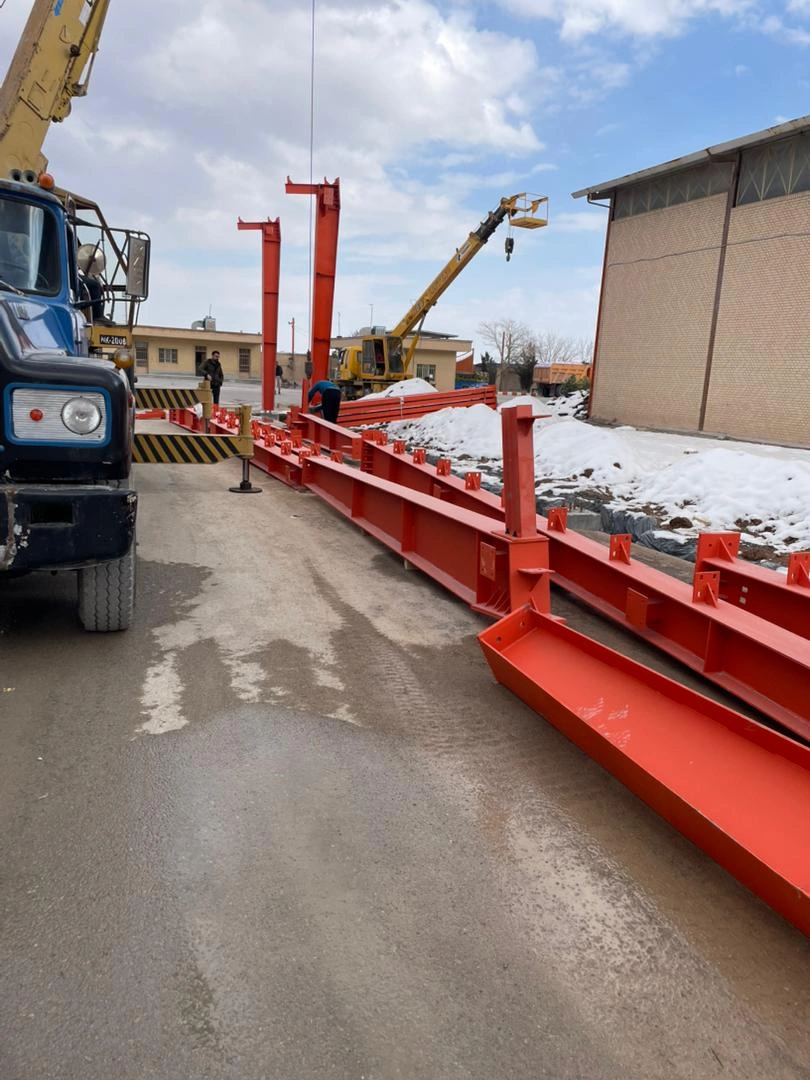

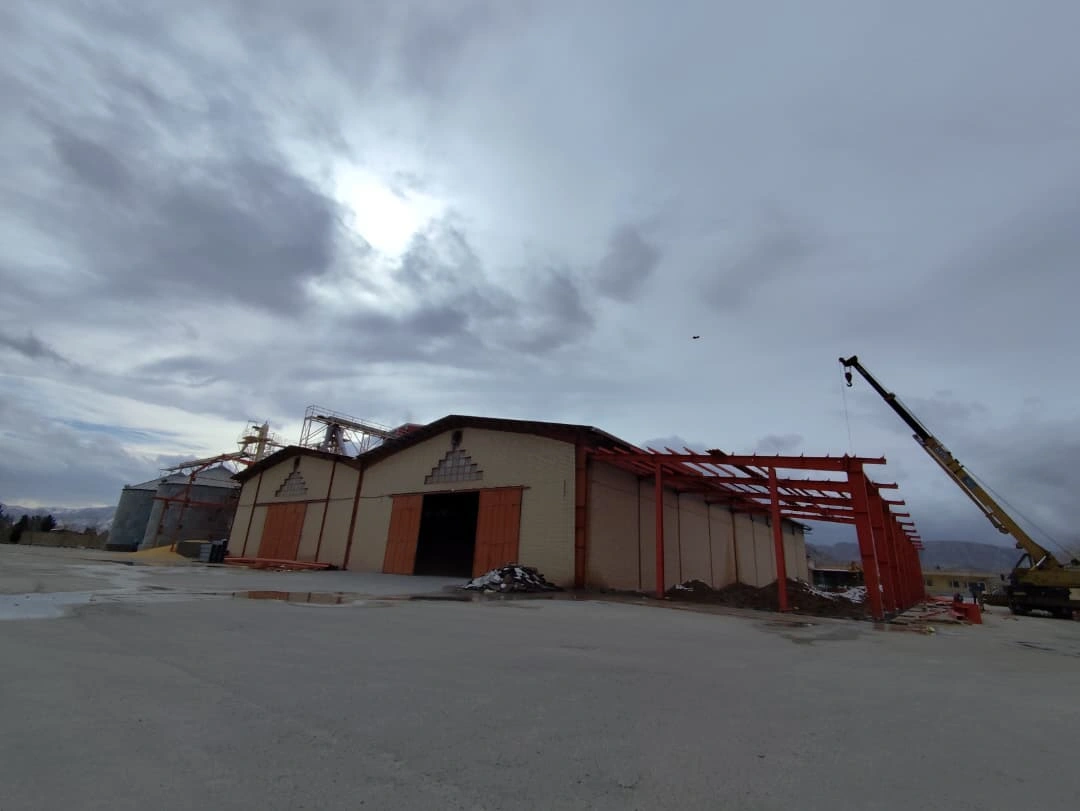

مرحله نصب شامل نصب سازه سوله بهصورت پیچ و مهرهای و اجرای جوشکاری قطعات فلنجی جهت اتصال به سوله موجود بود که در محل اجرای قرارداد، شهرک صنعتی رازی در شهرستان شهرضا، انجام شد. این پروژه نمونهای از اجرای منسجم فرآیندهای طراحی، ساخت، پوششدهی و نصب سازه فلزی با رعایت الزامات فنی و اجرایی در شرکت مهرسام صنعت است.
