طراحی و ساخت جرثقیل صنعتی
جرثقیل صنعتی از مهمترین و ضروریترین ابزار حمل و نقل و جابجایی بارهای سنگین است. کاربرد اصلی این جرثقیلها برای کارخانجات و شرکتهای کارگاهی بوده و از آنها برای جابجایی بارهای سنگین در محیطهای صنعتی استفاده میشود.
جرثقیلهای سقفی در سقف ساختمآنها یا سازههای صنعتی نصب میشود و میتواند بار را در طول، عرض و ارتفاع ساختمان یا سازه جابجا کند. جرثقیلهای سقفی معمولاً برای کارهایی مانند ساخت و ساز، تولید و انبارداری استفاده میشوند.
این جرثقیلها با استفاده از ریلهای نصب شده روی سقف کارگاه حرکت میکنند و با توجه به تکانههای مختلفی که با آن مواجهند، نیاز به طراحی خاص و دقیقی دارند. آنچه در شرکت مهرسام صنعت تولید میشود تیرهای کرین مربوط به این جرثقیلهاست که اجازه نصب جرثقیل روی سقف را میدهد.
طراحی تیرهای کرین با توجه به ابعاد سالن و نوع باری که به تیر وارد میشود بر اساس نیاز سفارشدهنده صورت خواهد گرفت.
برای سفارش این محصول میتوانید با ما در تماس باشید و درباره جزییات طراحی و ساخت آن مشاوره بگیرید.
جرثقیل صنعتی
در کارخانهها و کارگاههای تولیدی، تخلیه، جابهجایی و ارسال بارهای بسیار سنگین با انواع جرثقیل صنعتی انجام میشود. جرثقیلها متناسب با کاربری کارخانهها ظرفیت و انواع گوناگونی دارند. هنگام جابجایی بار، نیروهای دینامیکی ناشی از حرکت و ضربه جرثقیل میتواند باعث ایجاد لرزش در اجزای سازه اصلی شود. بنابراین، در طراحی سولههای مجهز به جرثقیل باید پایداری و ایمنی سازه در نظر گرفته شود تا با حرکت جرثقیل هیچگونه ناپایداری یا لرزشی در سازه احساس نشود.
مهرسام صنعت در ساخت جرثقیل چگونه عمل میکند؟
- مشاوره در زمینه نوع و ظرفیت جرثقیل بر اساس کاربری سازه و نیاز کارفرما
- تحلیل و طراحی استراکچر سوله متناسب با ظرفیت باربری جرثقیل
- طراحی جرثقیل و المانهای سازهای وابسته به آن
- تهیه لیست خرید (MTO) سازه با کمترین میزان دور ریز مصالح
- ارائه نقشههای ساخت و نصب سوله و جرثقیل
- ساخت سازه و جرثقیل در کارخانه با بالاترین دقت و کیفیت
- جوشکاری سازه منطبق بر WPS و رنگآمیزی المانها
انواع جرثقیل صنعتی
در سولههای صنعتی بسته به نوع کاربری و شرایط فضا، از انواع مختلف جرثقیلها استفاده میشود:

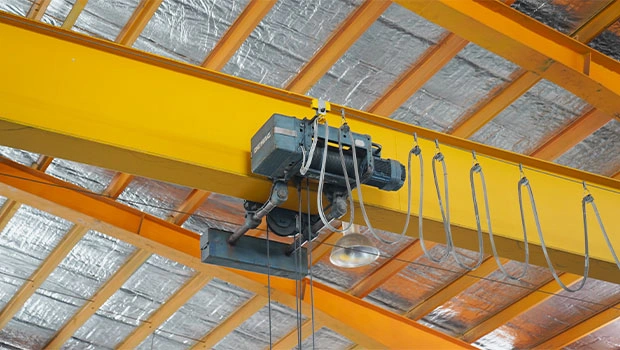

- جرثقیل سقفی تکپل: مناسب سولههای با دهانه کوچک و ظرفیت پایین؛ اقتصادی، سبک و سریعالنصب.
- جرثقیل سقفی دوپل: مناسب سولههایی با ارتفاع بیشتر (بیش از ۸ متر) است و میتواند ظرفیتی در محدوده ۵ تا ۵۰ تن داشته باشد؛ مناسب صنایع سنگین و پروژههای بزرگ.
- جرثقیل آویز: مخصوص فضاهای محدود با ارتفاع کم؛ ایدهآل برای خطوط تولید و کارگاههای کوچک.
مهرسام صنعت چه خدماتی در اجرای پروژههای جرثقیلدار دارد؟
در مهرسام صنعت، خدمات مرتبط با پروژههای جرثقیلدار بهصورت جامع و یکپارچه ارائه میشود؛ از مشاوره فنی و طراحی مهندسی گرفته تا ساخت و اجرای نهایی سوله و جرثقیل. بیشتر جرثقیلهای تولیدی این مجموعه از نوع جرثقیل سقفی تکپل و دوپل هستند که با ظرفیت باربری حداقل ۵ تن طراحی و ساخته میشوند.
در مهرسام صنعت، طراحی و ساخت انواع جرثقیلهای سقفی بر پایهی استانداردهای بینالمللی از جمله CMMA، AISC 360 و CISC Guide انجام میشود تا ایمنی و پایداری سازه و جرثقیل طبق الزامات آییننامهای کنترل شود.
در انتخاب و ساخت جرثقیلها چه نکاتی اهمیت دارد؟
- ظرفیت باربری جرثقیل: همانطور که پیشتر اشاره شد، ظرفیت باربری جرثقیل بر اساس نوع کاربری و نیاز خط تولید تعیین میشود. سولههای جرثقیلدار با ظرفیت بالاتر، به دلیل افزایش نیروهای وارد بر سازه، دارای اسکلت سنگینتر و مقاطع مقاومتری هستند. در نتیجه، با افزایش ظرفیت جرثقیل، وزن سازه و بهتبع آن هزینه ساخت سوله نیز افزایش مییابد.
- ارتفاع سوله: سولههای مجهز به جرثقیل معمولاً در مقایسه با سولههای معمول، با ارتفاع بیشتری طراحی و ساخته میشوند تا فضای کافی برای حرکت عرضی و طولی جرثقیل و جابجایی ایمن بار فراهم شود. همچنین در سولههای چندطبقه، امکان نصب جرثقیل در ترازهای مختلف متناسب با نیاز خط تولید وجود دارد.
- دهانههای سوله: عرض دهانه سوله نقش مهمی در انتخاب نوع جرثقیل دارد. هرچه دهانه سوله بیشتر باشد، تیرهای جرثقیل باید مقاومت بالاتری در برابر خمش و ارتعاش داشته باشند. در دهانههای بزرگ معمولاً از جرثقیلهای دوپل استفاده میشود تا توزیع بار یکنواختتر و پایداری سازه بیشتر باشد.
- سیستم حرکت و نحوه استقرار ریل: ریلهای حرکتی جرثقیل معمولاً روی تیرهای مخصوص نصب میشوند. طراحی صحیح اتصال این تیرها به ستونها و مهار جانبی آنها برای جلوگیری از لرزش، پیچش یا جابهجایی ریلها اهمیت زیادی دارد. انتخاب نوع چرخ، سرعت حرکت و مکانیزم ترمز نیز باید بر اساس نوع بار و فضای کاری انجام شود.
بهینه سازی در تولید
دپارتمان ساخت سازه مهرسام صنعت
خدمات مهندسی قبل ساخت | ساخت استراکچر | خدمات مهندسی بعد از ساخت
مراحل طراحی و ساخت جرثقیلهای صنعتی
۱. ستونگذاری بر اساس نقشههای سایت (Site Plan):
همواره نیروهای جرثقیل از طریق ستونها به پی سازه و خاک منتقل میشوند. بنابراین ستونهای سوله باید برای تحمل وزن و بار جرثقیل طراحی شوند. به همیت دلیل فاصله ستونها و تعیین محل مناسب اجرای آنها اهمیت بسیار زیادی دارد.
۲. مدلسازی سازه سوله:
پس از ستونگذاری، سوله مورد نظر در نرمافزارهای تحلیل و طراحی سازه مدلسازی میشود.
۳. محاسبه نیروهای جرثقیل:
در جرثقیلهای سقفی دوپل، سازه تحت اثر نیرو در دو راستای طولی و عرضی قرار میگیرد. به عبارت دیگر، تیرهای کُربِل و تیرهای حامل جرثقیل باید برای نیروهای ناشی از حرکت، شتابگیری و ترمز جرثقیل در هر دو جهت طراحی شوند. علاوه بر این، وزن جرثقیل و ظرفیت باربری آن نیز به عنوان بارهای ثقلی در محاسبات سازه لحاظ میگردد. در فرآیند طراحی، نیروها ابتدا بین چرخهای جرثقیل بهعنوان تکیهگاههای متحرک توزیع شده و سپس به تیرهای حامل و در نهایت قاب اصلی سوله منتقل میشوند. این روش طراحی بر اساس آییننامههای بینالمللی معتبر انجام میشود و نیازمند دقت، تجربه و دانش فنی بالا است. مهندسان مهرسام صنعت با تکیه بر دانش و تجربۀ خود، توانایی طراحی و ساخت انواع سولههای جرثقیلدار را با بالاترین استانداردهای ایمنی دارند.
۴. تهیه لیست خرید (MTO):
پس از طراحی سوله و فونداسیون آن، لیست مصالح شامل آهن مصرفی، پیچ، سیمجوش و رنگ آن محاسبه میشود. همچنین برای کاهش دور ریز مصالح دستور برش (Cutting Plan) به همراه نقشههای ساخت به کارخانه ارسال میشود.
۵. ساخت جرثقیل:
ساخت تیرهای کُربِل و تیرهای حامل جرثقیل همانند سایر اجزا سوله در کارخانه ساخت مطابق نقشههای طراحی ساخته میشود. کارخانه مهرسام صنعت با ظرفیت تولید ماهیانه بیش از ۱۲۰ تن استراکچر صنعتی، ساخت سولههای جرثقیلدار را در کمترین زمان و با بالاترین کیفیت ممکن انجام میدهد.
اجزای اصلی جرثقیل سقفی
۱. تیرهای حمال جرثقیل (Runway Beam):
این تیرها مسیر حرکت طولی جرثقیل را فراهم میکنند و ریلهای حرکت چرخها روی آنها نصب میشود. این تیرها مستقیماً نیروهای عمودی و افقی ناشی از حرکت جرثقیل را تحمل کرده و به ستونهای سازه منتقل میکنند.
۲. تیرهای کُربِل (Corbel Beam):
تیرهای کربل معمولاً بهصورت کنسول از ستون سوله خارج میشوند و تکیهگاه تیرهای حمال هستند. این تیرها نقش مهمی در انتقال بارهای جرثقیل به ستونها و فونداسیون دارند.
۳. پل جرثقیل:
پل یا تیر اصلی جرثقیل، سازهای است که بین دو مسیر حرکتی قرار گرفته و بار را در راستای عرضی جابهجا میکند. در جرثقیلهای تکپل، پل از یک تیر تشکیل شده و در نوع دوپل، از دو تیر موازی با مقاومت بالاتر استفاده میشود.
۴. ترولی (Trolley):
ترولی واحد متحرکی است که روی پل حرکت میکند و شامل مکانیزم بالابر است. این بخش امکان حرکت عرضی بار را روی پل فراهم میکند.

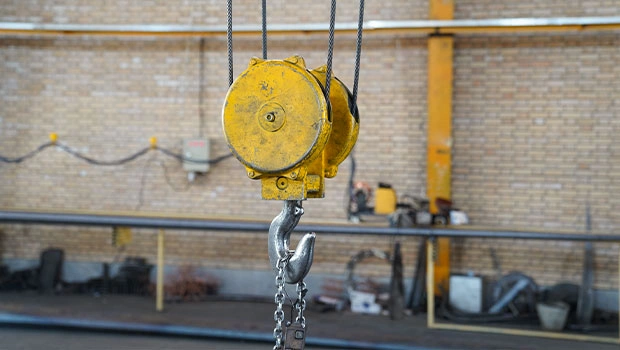

۵. بالابر:
بالابر وظیفهی بالا و پایین بردن بار را بر عهده دارد. بالابرها میتوانند از نوع برقی، زنجیری یا سیمبکسلدار باشند و انتخاب آنها بسته به ظرفیت باربری و نوع کاربرد انجام میشود.
۶. چرخها و ریلها:
حرکت طولی جرثقیل روی تیرهای حمال از طریق چرخهایی انجام میشود که روی ریلهای فولادی حرکت میکنند. دقت در تراز، صافی و نصب ریلها نقش مهمی در کاهش ارتعاش و سایش دارد.
۷. موتورها و سیستم حرکتی:
حرکت در سه محور اصلی (طولی، عرضی و عمودی) توسط مجموعهای از موتورها، گیربکسها و سیستمهای کنترلی انجام میشود. تنظیم سرعت و هماهنگی این موتورها نقش مهمی در عملکرد نرم و ایمن جرثقیل دارد.
۸. سیستم کنترل و تجهیزات ایمنی:
شامل تابلو برق، سیستم کنترل از راه دور و تجهیزات ایمنی مانند ترمزهای خودکار و ضربهگیرها است که از آسیب به سازه جلوگیری میکنند.
آیا سوله باید از ابتدا برای نصب جرثقیل طراحی شود؟
بله؛ توصیه میشود نیاز سوله به جرثقیل و ظرفیت باربری آن از همان مراحل اولیه طراحی در نظر گرفته شود. زیرا سولههای بدون جرثقیل معمولاً مقاومت لازم برای تحمل نیروهای دینامیکی و بارهای متمرکز ناشی از حرکت جرثقیل را ندارند، حتی در جرثقیلهای سبک با ظرفیت ۵ تن. در برخی موارد میتوان با انجام تحلیل سازه موجود و تقویت اجزای اصلی، امکان نصب جرثقیل را فراهم کرد، اما این روش تنها برای جرثقیلهای سبک و با ظرفیت محدود قابل اجراست و برای جرثقیلهای سنگین توصیه نمیشود.
